Нами было выполнено заземление для молниезащиты в частном доме в Василькове.
В качестве заземлителя защиты от прямых ударов молнии используются контур заземления состоящий из:

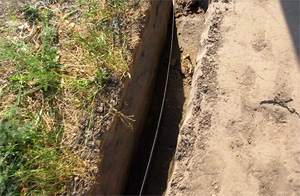

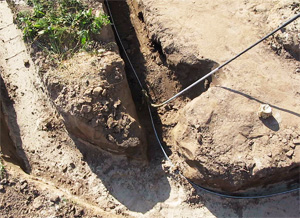

• горизонтального контура – полоса 30х3,5 мм проложенной на глубине не менее 0,7 м на расстоянии 1 метра от здания;

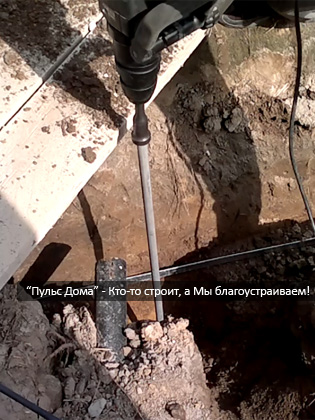

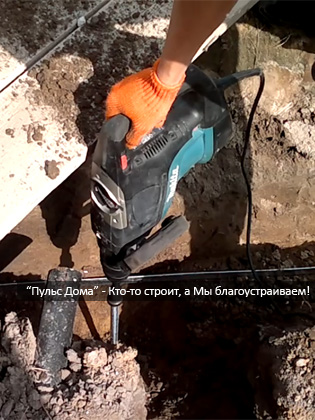

• вертикальных электродов не менее 4 точек – стержней диаметром 20 мм и длинной 3 м, в местах спуска токоотводов;
• контур заземления должен иметь сопротивление растеканию не более 10 Ом;
• во всех возможных случаях заземлитель защиты от прямых ударов молнии должен быть объединен с заземлителем электроустановок.
Защиту от заноса высокого потенциала по подземным и наземным (надземным) коммуникациям осуществлено присоединением их на вводе в сооружение к заземлителю, при помощи перемычек.
С целью уравнивания потенциалов в помещениях, в которых применяются заземление или зануление, строительные и производственные конструкции, стационарно проложенные трубопроводы всех назначений, металлические корпуса технологического оборудования должны быть присоединены к сети заземления.

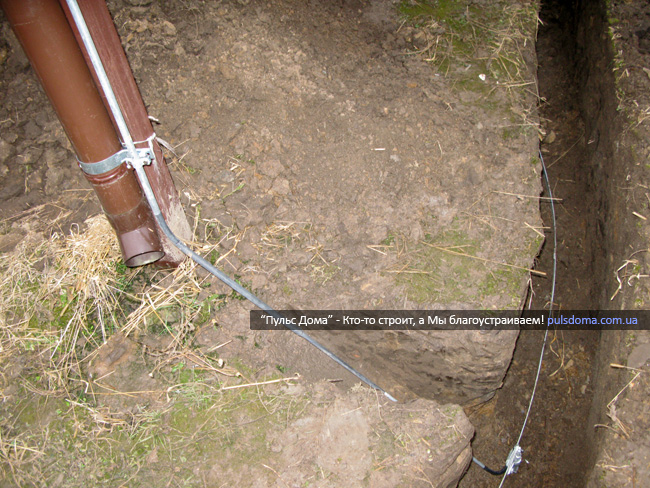

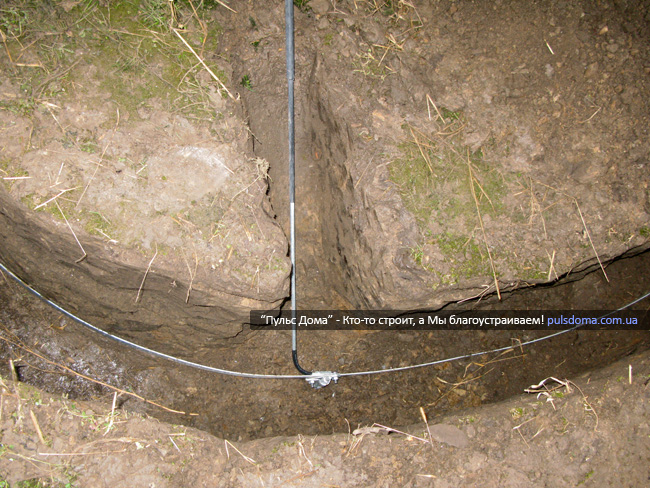

Основная задача заземлительного устройства молниезащиты – отведение как можно большей части тока молнии (50% и больше) в землю. Остальной ток растекается по подведенным к строению коммуникациям (оболочка кабеля, трубам водоснабжения и т.п.). Согласно ДСТУ Б В.2.5-38:2008, пункта 6.5.1, раздела 6.5, природных заземлителей на объекте нету. Поэтому согласно ДСТУ Б В.2.5-38:2008, пункта 6.5.4, раздела 6.5, в случае невозможности использовать природных заземлителей для молниеотводов, которые имеют молниеприемники из сеток или металлической кровли, по периметру сооружения и строения следует прокладывать в земле на глубине не менее 0,5 м внешний контур из искусственных горизонтальных соединителей.
